Branchement d’une prise remorque 7 broches : le schéma des 7 fils et les erreurs de masse à éviter

Le branchement d’une prise remorque 7 broches alimente les principales fonctions d’éclairage : clignotants, feux de position, feux stop et antibrouillard. Pour réussir le raccordement, ne vous fiez pas uniquement à la couleur des fils. Repérez d’abord les numéros moulés dans la prise, respectez la fonction de chaque borne et vérifiez soigneusement la masse.

Repérer les 7 broches avant de raccorder le faisceau

Une prise 7 broches correspond au câblage courant des remorques légères, des porte-motos, des petites caravanes et des remorques utilitaires. Elle fonctionne en 12 V et couvre les signaux lumineux de base. Ouvrez le capot de la prise : chaque borne doit porter un numéro. Ce numéro fait foi, car la position apparente des bornes peut prêter à confusion selon que vous regardez la prise côté câblage ou côté raccordement.

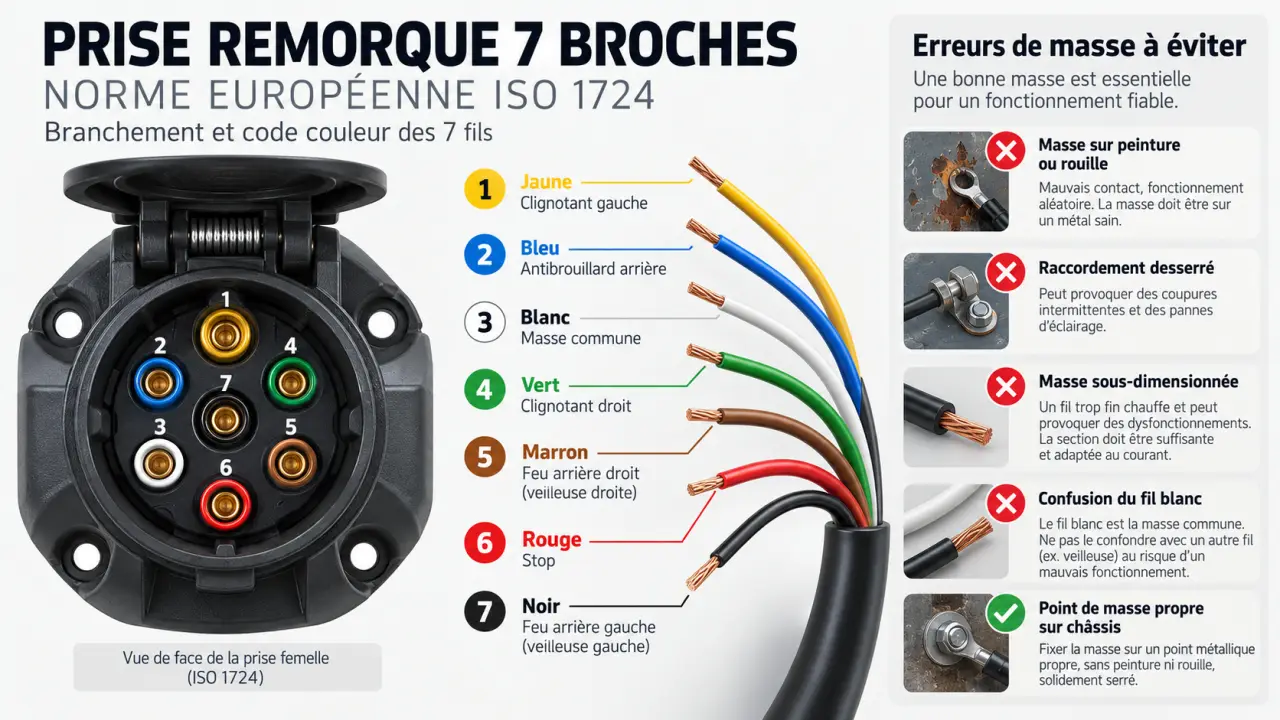

Le code couleur ci-dessous correspond au standard habituel. Sur un faisceau ancien, réparé ou modifié, une couleur peut toutefois ne plus correspondre à la fonction attendue. Dans ce cas, identifiez le fil avec un voltmètre ou une lampe témoin avant de le raccorder.

Les deux circuits de feux de position sont séparés. La broche 5 alimente le côté droit et la broche 7 le côté gauche. Cette distinction facilite la recherche de panne lorsqu’un seul côté de la remorque reste éteint.

Préparer un branchement propre et durable

Le matériel utile et les précautions de départ

Prévoyez une prise 7 broches adaptée à un usage extérieur, un tournevis, une pince à dénuder, une pince à sertir si le faisceau comporte des cosses, ainsi qu’une lampe témoin ou un voltmètre. Coupez le contact du véhicule. Si vous intervenez sur un faisceau existant, empêchez les fils dénudés de se toucher. Un court-circuit peut endommager un fusible, voire perturber l’électronique d’un véhicule récent.

Inspectez également le câble sur toute sa longueur. Une gaine écrasée près du timon, des brins de cuivre noircis ou des fils tirés au niveau du passe-câble annoncent souvent une panne prochaine. Remplacez la portion de faisceau abîmée plutôt que de masquer le défaut avec du ruban isolant.

Pourquoi la masse mérite plus d’attention que les autres fils

Le fil blanc de la broche 3 ne commande aucun feu. Il ferme le circuit électrique pour toutes les autres fonctions. Une masse mal serrée, oxydée ou coupée peut provoquer des symptômes déroutants : un clignotant qui allume faiblement un feu de position, des feux stop qui réagissent avec les veilleuses ou un éclairage qui fonctionne seulement lorsque la remorque est immobile.

La masse sert de retour commun au courant. Lorsque ce retour est mauvais, le courant peut passer par d’autres ampoules et leurs filaments. Les fonctions semblent alors se mélanger, même si chaque fil de signal est correctement raccordé. Vérifiez la continuité entre la borne 3, le fil blanc et le point de masse du faisceau. Nettoyez les contacts et serrez la borne sans écraser les brins de cuivre.

Raccorder une prise remorque 7 broches étape par étape

1. Faites passer le câble dans le presse-étoupe avant de brancher les fils. Cet oubli oblige souvent à démonter de nouveau la prise.
2. Ouvrez la prise et repérez les bornes numérotées. Ne raccordez pas les fils selon leur simple position dans le boîtier.
3. Dénudez uniquement la longueur nécessaire pour insérer le cuivre dans chaque borne. Aucun brin ne doit dépasser ou risquer de toucher une borne voisine.
4. Raccordez d’abord la masse sur la borne 3, puis les fils de signal selon le tableau : jaune sur 1, bleu sur 2, vert sur 4, marron sur 5, rouge sur 6 et noir sur 7.
5. Serrez chaque vis de borne, puis tirez très légèrement sur chaque fil pour confirmer son maintien. Le serrage doit être ferme sans couper le cuivre.
6. Bloquez le câble avec le serre-câble, remontez le capot et vérifiez que le joint ou le couvercle protège correctement les contacts contre l’humidité.

Ne mélangez pas le faisceau de la remorque avec celui du véhicule. Si vous montez un attelage sur la voiture, le raccordement côté véhicule dépend de son installation électrique. Sur un véhicule multiplexé ou équipé d’un réseau Can-Bus, le repiquage direct sur les fils des feux peut être inadapté. Un faisceau spécifique plug and play ou un boîtier électronique universel est alors plus prudent pour éviter de solliciter directement les circuits surveillés du véhicule.

Tester les feux et corriger les pannes les plus fréquentes

Contrôler chaque fonction avant de prendre la route

Branchez la remorque, mettez le contact si nécessaire et testez les fonctions une par une : veilleuses, clignotant gauche, clignotant droit, feux stop avec l’aide d’une seconde personne, puis antibrouillard lorsque le véhicule le permet. Observez les deux côtés de la remorque ainsi que l’éclairage de plaque. Un testeur de prise 7 broches facilite le contrôle du véhicule, tandis qu’une lampe témoin ou un voltmètre aide à localiser un défaut sur le faisceau.

Terminez par un contrôle mécanique. La prise doit s’enfoncer sans jeu excessif. Le câble ne doit ni frotter au sol ni se tendre dans les virages. Lorsque la remorque est dételée, le capuchon doit protéger la prise de l’eau. Des contacts propres et secs limitent l’oxydation, une cause fréquente de coupures intermittentes.

Lire les symptômes plutôt que remplacer au hasard

• Aucun feu ne fonctionne : vérifiez d’abord la prise du véhicule, le fusible associé, la continuité de la masse et l’état général du câble.
• Les feux se mélangent ou brillent faiblement : suspectez en priorité une mauvaise masse sur la broche 3 ou au niveau des feux arrière de la remorque.
• Un clignotant est inversé : les fils des broches 1 et 4 ont probablement été intervertis.
• Les feux stop ne s’allument pas : contrôlez le fil rouge et la borne 6, puis les ampoules ou les modules LED concernés.
• L’antibrouillard reste inactif : examinez le fil bleu, la borne 2 et la présence effective de cette fonction sur la remorque.

Prise 7 ou 13 broches : choisir sans compliquer l’installation

La prise 7 broches convient aux besoins courants en matière d’éclairage. La prise 13 broches reprend les sept premières fonctions et ajoute notamment le feu de recul ainsi que des alimentations 12 V, selon le faisceau installé. Elle convient donc davantage à certains équipements de caravane ou aux remorques qui nécessitent plus que la signalisation de base.

Une voiture équipée d’une prise 13 broches peut tracter une remorque en 7 broches avec un adaptateur 13 vers 7. L’adaptateur assure la compatibilité mécanique et transmet les fonctions communes, mais il ne crée pas les fonctions absentes de la prise 7 broches. Une remorque qui demande le feu de recul ou une alimentation auxiliaire ne pourra donc pas exploiter ces circuits avec une installation limitée à 7 broches.

Pour remplacer simplement la prise d’une remorque existante, choisissez un kit 7 broches de bonne qualité, avec presse-étoupe et contacts protégés. Pour installer un attelage sur une voiture récente, privilégiez un faisceau conçu pour le véhicule ou un boîtier électronique compatible. Un branchement fiable doit assurer l’allumage des feux et résister à la pluie, aux vibrations et aux manœuvres répétées.
