Câblage d’une prise remorque : repérer les broches et sécuriser la masse

Un câblage de prise remorque réussi ne consiste pas à relier des fils de même couleur. Il faut identifier le format de la prise, suivre le repérage des broches et assurer une masse fiable. Cette méthode évite les clignotants inversés, les feux qui faiblissent et l’éclairage qui cesse de fonctionner dès que la remorque est branchée.

Avant de câbler : reconnaître la prise et préparer le faisceau

Les prises de remorque les plus courantes comportent 7 ou 13 broches. La prise 7 broches couvre les fonctions d’éclairage essentielles : clignotants, feux de position, feux stop, antibrouillard arrière et masse. La prise 13 broches ajoute notamment le feu de recul et peut fournir une alimentation auxiliaire, utile sur une caravane ou une remorque équipée.

Avant de démonter la fiche, prenez une photo du montage existant et repérez les numéros gravés près des bornes. Ils priment toujours sur la couleur des fils : un faisceau ancien, réparé ou adapté peut ne pas respecter les teintes habituelles. Coupez l’alimentation du véhicule, dénudez proprement les conducteurs et vérifiez que le passe-câble maintient bien la gaine extérieure. Un fil trop tendu finit souvent par casser au ras de la borne.

La masse : le retour électrique à ne jamais négliger

La masse, aussi appelée terre dans le langage courant, assure le retour du courant vers le véhicule. Sur une prise 7 broches, elle correspond à la borne 3. Si elle est desserrée, oxydée ou coupée, plusieurs feux peuvent s’allumer faiblement, clignoter ensemble ou rester inactifs. Il ne suffit donc pas de raccorder les fils de signalisation : serrez correctement la borne de masse et contrôlez la continuité entre la prise et le châssis de la remorque.

Le faisceau fonctionne comme un circuit de circulation électrique. Chaque fonction possède son trajet, mais toutes dépendent d’un retour commun suffisamment solide. Une masse dégradée pousse alors le courant à chercher des chemins détournés via d’autres ampoules. Ce phénomène explique qu’un clignotant fasse scintiller le feu de position ou qu’un feu stop allume l’antibrouillard. Cette lecture du circuit permet de rechercher une panne plus vite qu’en remplaçant les ampoules au hasard.

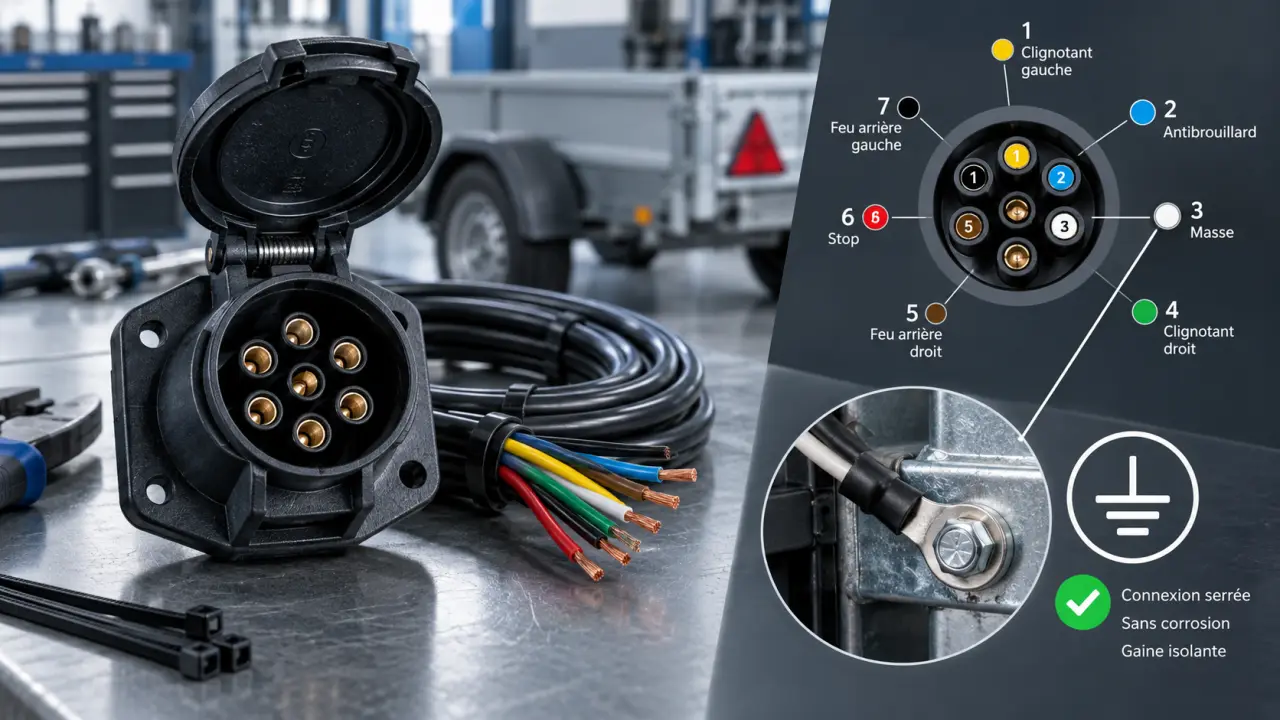

Branchement d’une prise remorque 7 broches : le tableau de repérage

La prise à 7 broches convient à la plupart des petites remorques, des porte-motos et des remorques bagagères. Ouvrez la prise côté raccordement, repérez les chiffres moulés dans le plastique, puis fixez chaque conducteur sur la borne correspondante. Les couleurs ci-dessous sont les codes les plus répandus. Vérifiez néanmoins les marquages de votre prise et de votre faisceau avant tout branchement.

Les gestes qui sécurisent le raccordement

Introduisez chaque fil jusqu’en butée sans pincer l’isolant sous la vis. Si une portion de cuivre reste visible, coupez et recommencez : elle peut toucher une borne voisine et créer un court-circuit. Refermez ensuite le boîtier en vérifiant le serrage du serre-câble. Pour réparer un conducteur sectionné plus loin dans le faisceau, préférez des manchons à sertir protégés par une gaine thermorétractable plutôt qu’une torsade entourée de ruban adhésif.

Une fois la prise remontée, testez toutes les fonctions avec une personne dans le véhicule : veilleuses, clignotants gauche et droit, feux stop, antibrouillard et, si nécessaire, feux de détresse. Une lampe témoin 12V ou un multimètre aide à vérifier la présence de tension à chaque broche lorsque la remorque n’est pas disponible.

Prise 13 broches : davantage de fonctions, mais des masses séparées

Les prises 13 broches, notamment de type Jaeger, sont fréquentes sur les véhicules récents et les caravanes. Les broches 1 à 7 reprennent les fonctions d’éclairage de la prise 7 broches. La broche 8 est généralement dédiée au feu de recul. Les broches 9 et 10 peuvent servir à l’alimentation auxiliaire permanente ou à une alimentation commandée, tandis que les bornes 11 et 13 assurent les retours de masse associés. La broche 12 est souvent réservée à un usage optionnel.

Ne pas confondre les variantes et les fonctions

Les appellations Multicon, Multicon West et Jaeger désignent des systèmes de prises qui peuvent différer dans leur conception. Suivez donc le schéma imprimé dans la fiche achetée et le plan du faisceau concerné. Pour une prise 13 broches, ne reliez jamais les alimentations auxiliaires au hasard : elles peuvent nécessiter un câblage spécifique, une protection adaptée et une masse dédiée. Si votre besoin se limite à l’éclairage, une installation simple et correctement protégée reste préférable à un montage incomplet.

Adapter deux formats de prise sans perdre une fonction importante

Lorsque la prise du véhicule et celle de la remorque ne sont pas au même format, un adaptateur permet le raccordement : 13 broches vers 7 broches si le véhicule possède une prise moderne et la remorque une ancienne fiche, ou 7 broches vers 13 broches dans le cas inverse. L’adaptateur règle la compatibilité mécanique et électrique des fonctions communes, mais il ne crée pas de circuits absents.

Par exemple, une remorque 13 broches branchée sur un véhicule 7 broches via adaptateur ne bénéficiera pas forcément du feu de recul ni d’une alimentation auxiliaire. Avant l’achat, vérifiez donc l’usage réel. Une remorque bagagère a rarement besoin de plus que sept fonctions, tandis qu’une caravane peut exiger les broches additionnelles. Inspectez aussi l’état des fiches : un adaptateur ne corrige ni une borne oxydée ni un fil abîmé.

Feux de remorque en panne : diagnostiquer avant de remplacer

Commencez par observer l’ampleur du défaut. Si un seul feu ne fonctionne pas, contrôlez l’ampoule, le support de lampe, le raccordement local et le fil correspondant. Si plusieurs fonctions sont touchées, examinez d’abord la masse, la fiche, la prise du véhicule et le câble principal. Une panne générale peut aussi venir d’un contact encrassé ou d’une prise dont les broches sont écartées.

Une méthode de contrôle simple

1. Débranchez la remorque et regardez si les broches sont humides, vertes d’oxydation ou enfoncées.
2. Nettoyez les contacts avec un nettoyant adapté, laissez sécher, puis reconnectez fermement.
3. Testez la prise du véhicule avec une lampe témoin 12V ou un multimètre, fonction par fonction.
4. Si la tension est présente côté véhicule mais pas au feu, suivez le faisceau de la remorque jusqu’au point de rupture.
5. Si le défaut persiste malgré un faisceau et une prise en bon état, faites contrôler l’attelage et son module électrique par un professionnel.

Pour prévenir les faux contacts, remettez le capuchon de protection après chaque utilisation et nettoyez les bornes une ou deux fois par an, surtout après des trajets sous la pluie ou près du littoral. Une prise fissurée, un joint absent ou des broches noircies justifient généralement un remplacement. Cette intervention reste peu coûteuse au regard de la sécurité apportée par un éclairage de remorque fiable.
