Charnière de remorque : mesurez 4 cotes avant de commander

Une charnière de remorque doit correspondre précisément à la ridelle, à la porte, au portail ou au capot qu’elle articule. Avant de commander, identifiez la pièce en place, relevez ses dimensions et déterminez s’il faut remplacer l’ensemble ou seulement un axe, un gond ou une penture. Cette vérification évite une pièce impossible à fixer, une ridelle désalignée ou une fermeture moins sûre pendant le transport.

Identifier la pièce à remplacer avant l’achat

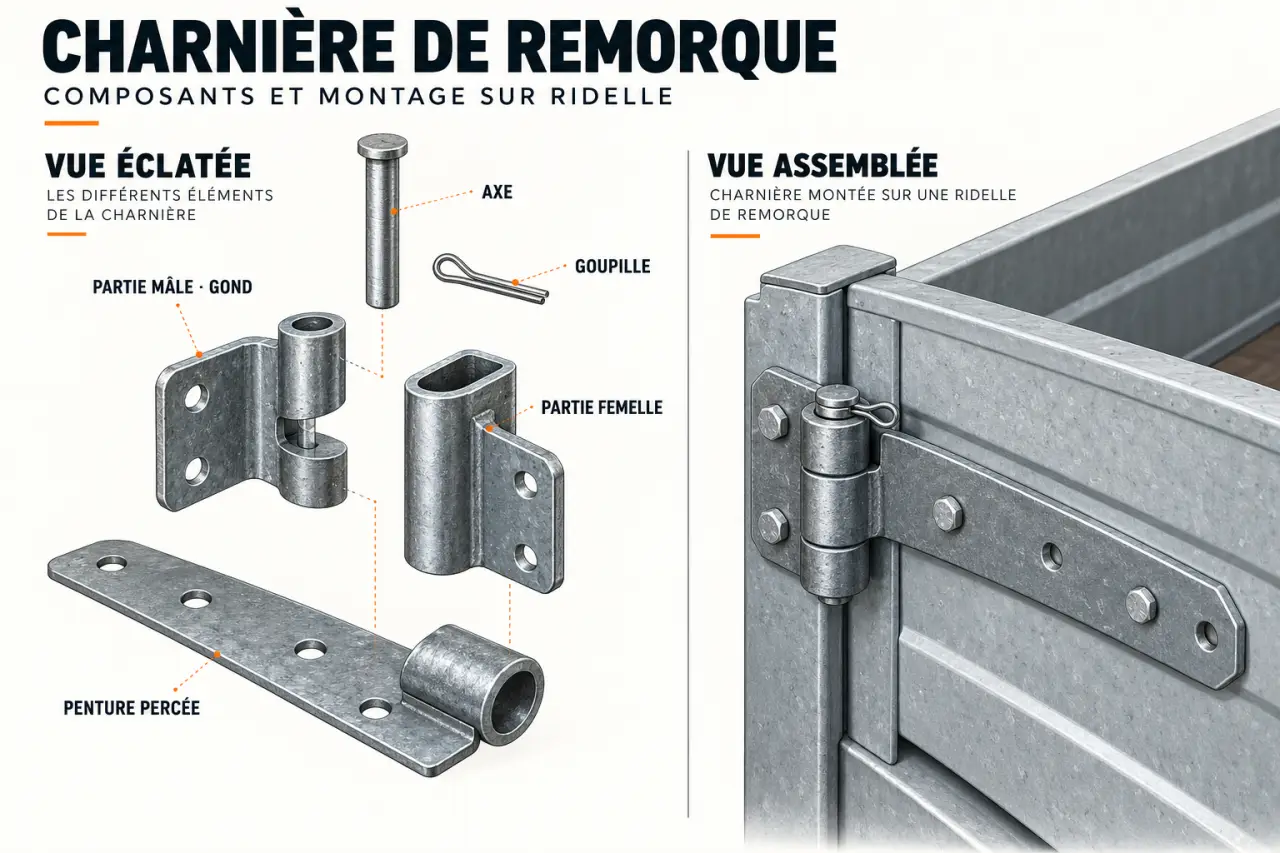

Le terme charnière de remorque regroupe plusieurs composants qui ne sont pas interchangeables. Une charnière complète assure l’articulation entre le châssis et l’élément mobile. Selon le montage, elle comprend une ou deux pentures, un axe et parfois une goupille. Les pièces vendues séparément conviennent lorsqu’un seul élément est usé et que les fixations, la ridelle et l’alignement restent en bon état.

Ne pas confondre charnière, penture et grenouillère

La penture est la partie plate, souvent percée, qui se fixe sur le support. Elle peut recevoir une finition zinguée. La charnière désigne l’ensemble qui permet le pivotement. La grenouillère ne remplace pas une charnière : c’est un fermoir qui maintient une ridelle, une porte ou un capot fermé. Une remorque peut donc utiliser les deux éléments, avec des charnières pour l’ouverture et des grenouillères pour empêcher une ouverture accidentelle.

Le diagnostic qui évite de changer trop de pièces

Ouvrez la ridelle sans chargement et observez son mouvement. Un jeu localisé autour de l’axe, alors que les pentures restent bien plaquées, oriente vers le remplacement d’un axe ou d’un gond. À l’inverse, une ridelle qui descend, frotte ou ne rejoint plus son système de fermeture peut révéler une penture déformée ou des fixations fatiguées.

Un désalignement progressif donne souvent une indication avant la casse. Quelques millimètres de chute peuvent modifier la trajectoire de fermeture, forcer sur la grenouillère et accélérer l’usure des autres composants. Contrôlez donc la ridelle dans plusieurs positions avant de démonter la pièce. Ce simple examen aide à distinguer une usure localisée d’un problème plus large sur le support.

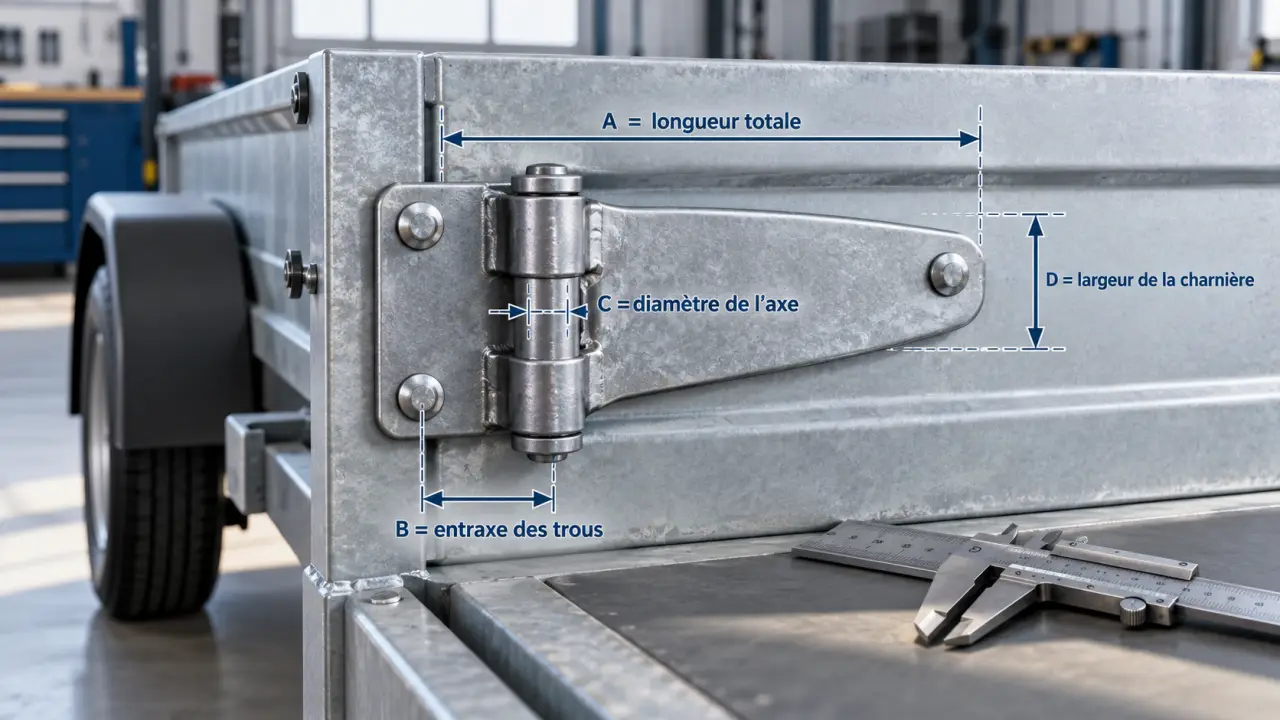

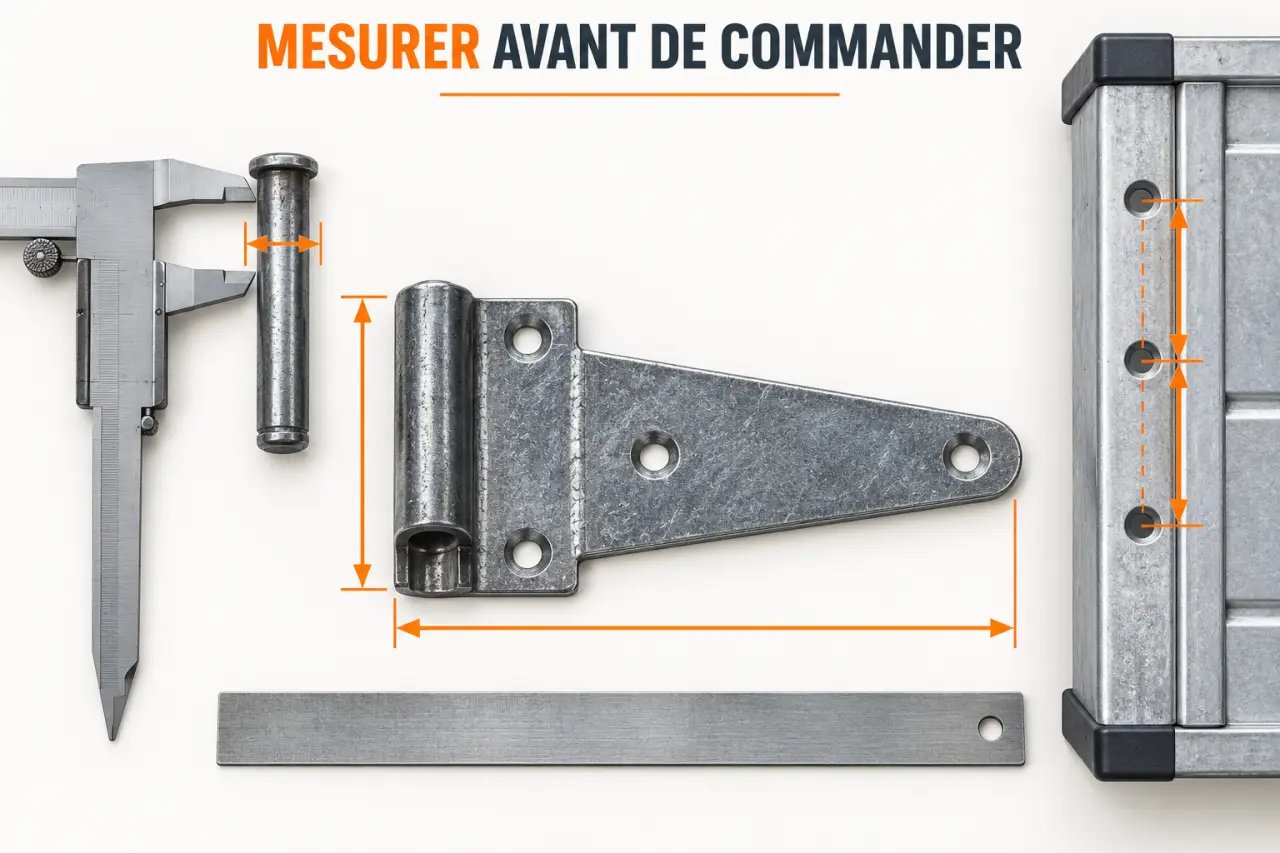

Les 4 mesures qui déterminent la compatibilité

La référence de la remorque, par exemple Erdé, Sorel Pro, Sorel Pro+ ou Trax, constitue un point de départ utile, mais elle ne dispense pas de mesurer l’ancienne pièce. Les versions, les années de fabrication et les réparations antérieures peuvent modifier l’équipement. Relevez les cotes avant le démontage, idéalement avec la ridelle fermée puis ouverte.

1. La longueur et la largeur de la penture : vérifiez qu’elles correspondent à la surface disponible et à l’empreinte de l’ancienne pièce.
2. Le diamètre du gond ou de l’axe : un gond mâle existe notamment en diamètre 16 mm. Un diamètre différent empêche un assemblage correct.
3. La position des perçages : comparez l’entraxe, le nombre de trous et leur emplacement par rapport au bord de la ridelle.
4. Le sens et la position de montage : repérez la partie fixée au châssis, celle fixée à la ridelle et l’orientation du pivot.

Ajoutez à ces quatre mesures l’épaisseur de la pièce et l’état du support. Une charnière aux bonnes dimensions ne corrigera pas un bois éclaté, une tôle déchirée ou une fixation desserrée. Si les trous sont ovalisés ou fissurés, réparez le support avant le remontage. Ne modifiez pas arbitrairement les perçages d’une pièce neuve : vous risqueriez de décaler l’articulation et de perturber la fermeture.

Lorsque la référence est ancienne ou difficile à identifier, conservez les indications visibles sur la pièce et notez la marque de la remorque. Une photo du montage démonté peut aussi faciliter la comparaison entre une partie mâle, une partie femelle, un axe seul et une charnière complète. La forme générale ne suffit toutefois pas : les dimensions et le positionnement des fixations restent déterminants.

Choisir la bonne configuration selon l’usage

Ridelle arrière, ridelle latérale et porte

La ridelle arrière est particulièrement sollicitée pendant le chargement et le déchargement. Une charnière complète est souvent le choix le plus simple si l’ensemble est ancien, déformé ou incomplet. Pour une ridelle latérale ou une porte, la logique reste la même : la pièce doit reprendre le montage d’origine, accompagner les mouvements répétés et permettre une fermeture sans contrainte.

Certains kits réunissent deux pentures, un axe et une goupille. Ils réduisent les incertitudes sur l’association des composants, surtout lorsqu’il faut refaire toute l’articulation. Une pièce à l’unité convient davantage à une réparation ciblée, à condition que l’autre côté de la remorque soit encore sain et que la géométrie d’origine soit conservée.

Le choix dépend aussi de l’état de la pièce voisine. Remplacer un seul gond ou un axe est cohérent lorsque la penture n’est ni tordue ni fissurée. Si plusieurs éléments présentent du jeu, si la ridelle a perdu son alignement ou si les fixations ont souffert, un kit complet peut éviter de réutiliser une pièce déjà fragilisée.

Portail et capot ABS : des montages à vérifier séparément

Les charnières destinées à un portail de remorque doivent maintenir l’ouvrant en position tout en permettant une manipulation fluide. Pour un capot ABS, recherchez une référence explicitement prévue pour cet usage et pour le modèle concerné. Un lot de deux charnières pour capot ABS Erdé 143 à 193 est proposé à 35,85 €. Cette indication ne remplace pas le contrôle des points de fixation : un capot et une ridelle n’ont ni les mêmes formes ni les mêmes contraintes de montage.

Le conditionnement mérite aussi une vérification. Une référence vendue par deux ne correspond pas forcément à une charnière complète montée de chaque côté. Contrôlez la composition annoncée : pentures, axe, goupille ou visserie. Vous éviterez ainsi de recevoir un lot incomplet pour le montage prévu.

Comparer dimensions, conditionnement et prix affichés

Le prix seul ne suffit pas pour comparer deux références. Vérifiez si le tarif correspond à une partie mâle, une partie femelle, une charnière complète ou un lot de deux. Une pièce moins chère peut nécessiter l’achat séparé d’un axe, d’une goupille ou de visserie. Le tableau ci-dessous montre l’écart entre plusieurs configurations proposées.

D’autres références permettent de situer les écarts de prix : une charnière complète mâle et femelle est affichée à 19,20 €, une partie femelle à 8,95 € et une partie mâle à 8,39 €. Un axe seul de charnière 3800 est proposé à 3,90 €. Ces montants ne sont comparables qu’après vérification de la composition et des dimensions.

Consultez également l’état du stock et le délai annoncé au moment de la commande. Certaines références sont préparées sous 24 à 48 heures, tandis qu’une pièce en précommande peut afficher une expédition estimée sous 2 à 3 semaines. En cas de rupture ou de fin de production, comparez d’abord les dimensions et le montage avant d’envisager une adaptation.

Remplacer et entretenir une charnière de ridelle en sécurité

Travaillez sur une remorque vide, immobilisée et stable. Soutenez la ridelle ou la porte avant de retirer l’axe : son poids peut mettre les pièces en tension et rendre le démontage imprévisible. Retirez la goupille lorsqu’elle est présente, sortez l’axe, puis démontez les fixations de la penture après avoir repéré leur position. Avant la pose, nettoyez les zones d’appui et vérifiez que les trous ne sont ni ovalisés ni fissurés.

Présentez la nouvelle pièce avant de serrer définitivement les fixations. Contrôlez son orientation, la position du pivot et l’alignement avec la partie mâle ou femelle. Cette étape permet de repérer une incompatibilité sans avoir à reprendre tout le montage. Le serrage doit maintenir la penture sans déformer son support.

Après remontage, la ridelle doit pivoter sans point dur, s’aligner avec son cadre et fermer sans forcer. Vérifiez aussi la grenouillère ou le verrouillage : une articulation neuve ne sécurise pas seule le chargement. Un léger graissage de l’axe, un contrôle régulier du jeu et l’élimination des saletés limitent le grippage.

Si la pièce se déforme rapidement ou si la ridelle ne ferme plus correctement, contrôlez le support plutôt que de multiplier les remplacements. Une charnière adaptée doit fonctionner avec une fixation saine et un ouvrant correctement aligné.
