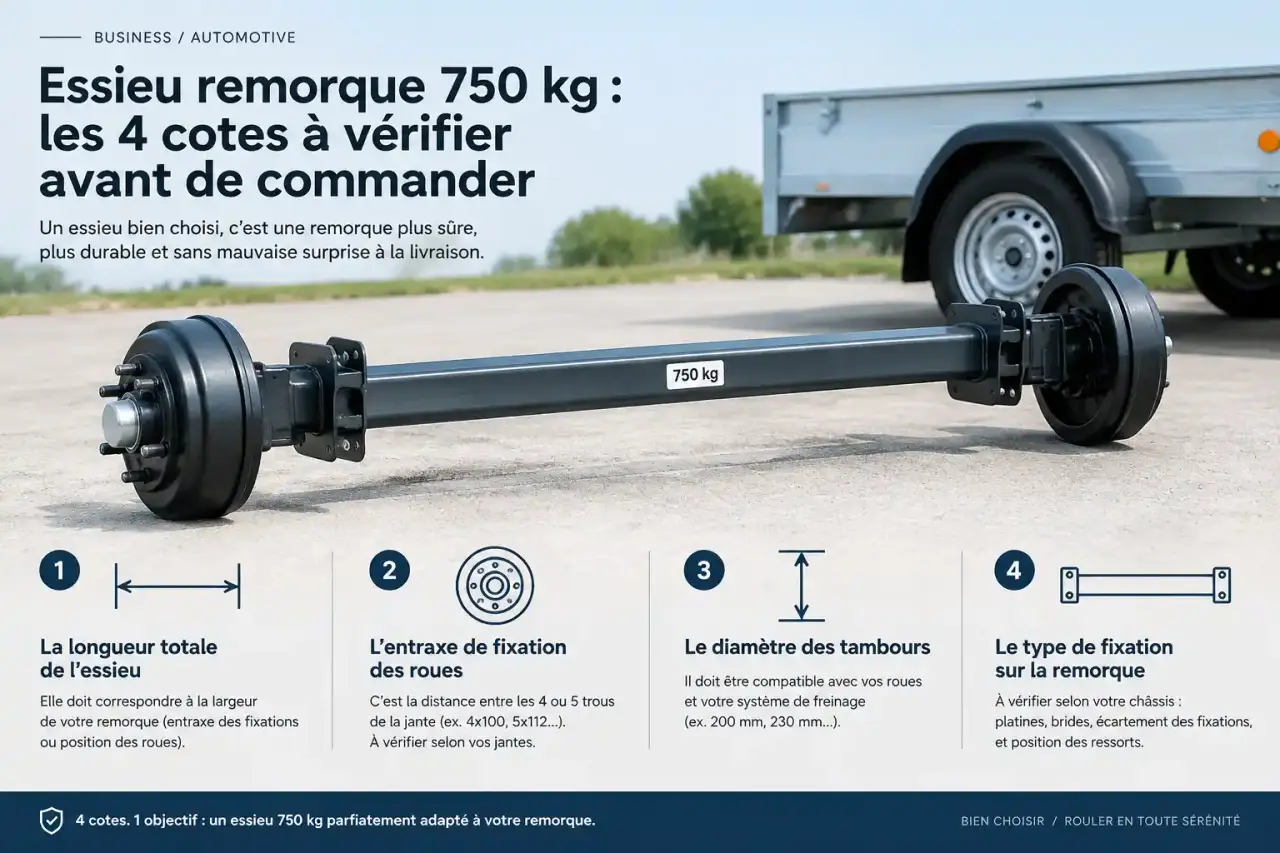

Essieu remorque 750 kg : les 4 cotes à vérifier avant de commander

Pour remplacer un essieu de remorque 750 kg sans erreur, la capacité de charge ne suffit pas. Il faut aussi faire correspondre la fixation au châssis, la position des roues et le perçage des jantes. Un essieu non freiné prévu pour un PTAC maximal de 750 kg peut convenir à de nombreuses remorques légères, à condition de relever les bonnes cotes avant l’achat.

Un essieu 750 kg correspond-il à votre remorque ?

Un essieu de remorque 750 kg est généralement destiné à une remorque non freinée dont le PTAC, indiqué sur la plaque de tare, ne dépasse pas 750 kg. Le PTAC correspond au poids total autorisé en charge. Il inclut la remorque, ses équipements et son chargement. Le choix ne doit donc pas reposer uniquement sur le poids habituellement transporté ou sur les dimensions de la caisse.

Commencez par identifier l’essieu actuellement monté. Relevez sa plaque lorsqu’elle est présente, observez la position des platines sous le châssis et notez le type de moyeu. Certains modèles possèdent des moyeux à 4 trous avec un entraxe de 130 mm. D’autres utilisent notamment un perçage en 4x100. Ces configurations ne sont pas interchangeables sans prévoir les jantes correspondantes.

Ne confondez pas charge utile et PTAC

La charge utile désigne ce que la remorque peut transporter. Le PTAC inclut aussi le poids à vide de la remorque. Un essieu de 750 kg doit donc rester cohérent avec le PTAC autorisé et avec la conception globale de l’ensemble. Installer un essieu d’une capacité inadaptée, même s’il semble proche visuellement, ne corrige ni une surcharge ni une incompatibilité avec le châssis.

Les 4 mesures à relever avant de passer commande

Mesurez la remorque sur un sol plat, roues droites et sans chargement. Utilisez un mètre rigide ou une règle, puis prenez quelques photos des fixations, des moyeux et de la plaque d’essieu. Notez toutes les dimensions en millimètres et comparez-les avec la fiche technique de l’essieu envisagé.

L’EAB : la cote qui relie l’essieu au châssis

L’EAB, ou entraxe de fixation, se mesure de centre à centre entre les éléments de fixation. Une cote de 160 mm correspond à 16 cm, mais cette dimension ne doit jamais être estimée à l’œil. Un EAB incorrect empêche le montage direct ou impose une modification du châssis. Cette intervention peut modifier la géométrie de l’ensemble.

Vérifiez aussi la forme et l’orientation des platines. Elles peuvent être horizontales, avec une position précise sous les longerons. Deux essieux affichant la même capacité de 750 kg ne sont donc pas nécessairement interchangeables si leurs points de fixation ne correspondent pas.

Déport et voie : vérifier l’espace autour des pneus

Le déport positionne les roues plus ou moins vers l’intérieur ou l’extérieur. Cette cote peut rapprocher le pneu de la caisse, du garde-boue ou d’une traverse. Si l’espace est insuffisant, le pneu risque de frotter pendant le fonctionnement de la suspension ou lorsque la remorque roule sur une route déformée.

Mesurez également la distance disponible au-dessus et sur les côtés du pneu, surtout si vous envisagez de passer de roues de 8 ou 10 pouces à des roues de 13 pouces. Une roue plus grande peut réduire la garde au sol disponible et modifier l’espace dans le passage de roue. Le diamètre du pneu ne permet donc pas, à lui seul, de valider le changement.

Considérez l’essieu comme un pont entre les deux roues. Il supporte la charge, mais impose aussi une géométrie. Chaque côté doit conserver une marge suffisante, tandis que la caisse doit rester à une assiette cohérente. Cette vérification évite une erreur courante : valider les trous de fixation, puis découvrir qu’une roue déplacée de quelques millimètres frotte contre le garde-boue.

Essieu standard ou spécifique : lequel choisir ?

Un essieu standard convient lorsque les dimensions de la remorque correspondent aux configurations courantes : PTAC, EAB, déport, type de fixation et perçage des roues. C’est souvent la solution la plus simple pour remplacer un essieu d’origine. Elle reste valable uniquement si toutes les cotes concordent.

Le terme « universel » doit toutefois être interprété avec prudence. Un essieu peut être standardisé sans convenir à toutes les remorques. La capacité de 750 kg ne garantit ni la compatibilité des platines ni celle des roues.

Un essieu spécifique devient nécessaire lorsque les fixations, la voie, le déport ou la géométrie des bras diffèrent des modèles courants. Ce cas peut se présenter sur une remorque ancienne, un châssis de marque avec un montage particulier ou une caisse modifiée. Pour obtenir une validation technique avant l’achat, préparez une photo nette de la plaque d’essieu, des moyeux et des fixations, ainsi que les mesures relevées.

Le perçage du moyeu ne se devine pas

Pour identifier un moyeu, comptez les trous puis mesurez l’entraxe correspondant. Un moyeu à 4 trous avec un entraxe de 130 mm est souvent désigné sous la forme 4x130. Les montages en 4x100, 4x130 ou 5x112 répondent à des configurations différentes.

Ne commandez pas un essieu sur la seule base du diamètre du pneu. La jante doit se monter correctement sur le moyeu, avec un perçage compatible et une fixation adaptée. Cette vérification concerne l’essieu, les moyeux et les roues déjà présentes sur la remorque.

Les signes qui indiquent qu’un remplacement devient nécessaire

Un essieu ne se remplace pas uniquement après une casse visible. Une remorque qui s’affaisse d’un côté, des pneus qui s’usent de manière asymétrique ou une roue qui paraît inclinée peuvent signaler une déformation, une usure de suspension ou un problème de géométrie. Après un choc contre un trottoir, un nid-de-poule ou une surcharge, procédez à un contrôle visuel et dimensionnel.

• La remorque n’est plus horizontale à vide sur un sol plan.
• Les pneus présentent une usure inhabituelle sur un bord.
• Un bruit de roulement, un jeu au moyeu ou un échauffement apparaît.
• La corrosion atteint les zones de fixation ou fragilise le corps d’essieu.
• Les roues frottent alors que les pneus et les jantes ont des dimensions correctes.

Les roulements demandent aussi une attention particulière. Selon le montage, il peut s’agir de roulements cartouches ou de roulements coniques, notamment avec certains moyeux 130 x 4. Un cache-moyeu en bon état limite l’entrée d’eau et de saletés. En cas de jeu, de bruit ou de graisse dégradée, intervenez rapidement. Un roulement défectueux peut endommager le moyeu et compromettre la tenue de route.

Choisir un essieu durable et préparer le montage

Pour une remorque stationnée dehors ou utilisée sur des routes humides, un corps d’essieu galvanisé est adapté. La galvanisation à chaud, obtenue par immersion, protège l’acier contre la corrosion, y compris dans les zones difficiles à atteindre une fois l’essieu installé. Cette protection ne dispense pas d’un contrôle régulier des fixations, des soudures du châssis, des moyeux et des pneumatiques.

Un montage méthodique, sans improvisation

Préparez un sol stable, des chandelles adaptées, une clé de roue, les clés correspondant à la boulonnerie et une clé dynamométrique si les préconisations de serrage sont connues. Calez la remorque, retirez les roues et soutenez le châssis avant de déposer l’ancien essieu. Ne travaillez jamais sous une remorque maintenue uniquement par un cric.

1. Comparez l’ancien et le nouvel essieu avant le démontage : EAB, déport, bras, moyeux et perçage.
2. Présentez le nouvel essieu sans forcer pour confirmer l’alignement des platines.
3. Montez la boulonnerie appropriée, puis serrez conformément aux indications du fabricant.
4. Remontez les roues compatibles et contrôlez leur libre rotation.
5. Après un premier trajet à vide, vérifiez le serrage, l’absence de jeu et l’absence de frottement.

Le bon choix réunit la capacité de 750 kg et la compatibilité complète avec la remorque. Avant de valider la commande, comparez une dernière fois le PTAC, l’EAB, le déport, le perçage et l’encombrement des roues. Ces vérifications prennent peu de temps et évitent de recevoir un essieu impossible à monter ou une remorque dont la géométrie serait dégradée.
